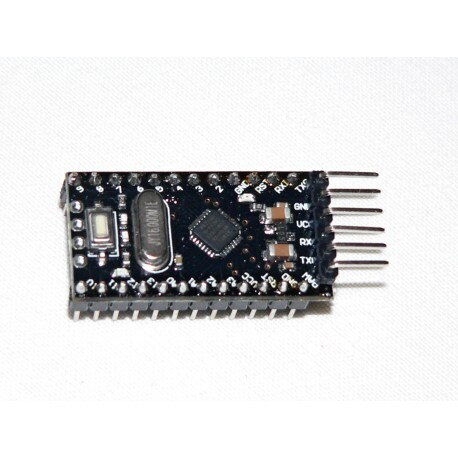

Minimalizowana wersja Arduino dla mini z ATMEGA168, która zawiera również przycisk resetowania, jedna dioda LED na wskaźniku zasilania itp.
Dostarczamy z niezłączonymi kontaktami!
Jedna z najmniejszych tablic rozwojowych o wymiarach i układach szpinów doskonale nadaje się jako moduł dla różnych konstrukcji elektronicznych.
Płyta nie zawiera zintegrowanego programisty i musisz użyć konwertera USB - UARD. Jeśli chodzi o oprogramowanie, płyta jest zaprogramowana za pośrednictwem zintegrowanego środowiska programistycznego Arduino IDE, które oferuje prosty i wyraźny język programowania okablowania.
Ta tablica jest odpowiednia zarówno dla początkującego, jak i zaawansowanego, a dzięki jej wszechstronności może być stosowana w prawie każdym projekcie.
Specyfikacje:
Microcontroller ATMEGA168P
- Częstotliwość CPU do 20 MHz
- Flash 32KB
- EEPROM 1KB
- SRAM 2KB
- 14X Digital I/O
- 1x 10-bitowy kanały ADC 6
- 6 kanałów PWM
- 2x 8-bitowy oddzielony timer Prescaler + Porównaj tryb
- 1x 16-bitowy oddzielony timer Prescaler + Porównaj tryb + tryb przechwytywania
- 1x Programowalny timer Watchdog z oddzielnym zintegrowanym oscylatorem
- 1x USART
- 1x SPI
- 1x I2C
- 1X Komparator analogowy
- 1X Obwód w czasie rzeczywistym - RTC z oddzielnym oscylatorem
- przerwać i budzić się podczas zmiany poziomów na pin
- Oscylatory, reset i zarządzanie energią:
- Moc: 1,8 - 5,5 V
- Zresetuj, gdy włączaj zasilanie (resetowanie zasilania) i programowalny detektor niskiego napięcia (Brown-Out)
- Zewnętrzny do oscylatora 20 MHz dla procesora
- Wewnętrzny oscylator 8 MHz dla procesora
- Oscylator wewnętrzny dla RTC
- Tryb niskiego zużycia:
- Idle, ADC Redukcja szumu, zapisanie mocy, zasilanie, w trybie gotowości i rozszerzone w trybie gotowości
Board Development
- Wymiary płyty: 34 mm x 18,5 mm. Pins Pins odpowiada standardowej obudowie zanurzenia 24pin - przyjazny dla breadboard
- Napięcie wejściowe: 7 - 16 V lub 5V
- Źródło: 5v - Maksymalne zużycie prądu 100MA
- Przycisk resetowania
- 16MHz Crystal
- Zintegrowana LED - Power
- Zintegrowana LED - L Zbierana programowo
- Płyta jest zasilana za pomocą pinów mocy lub z podłączonego konwertera USB - UART
- waga: 11g
OSTRZEŻENIE:
Produkt może wymagać profesjonalnego montażu, a nie oddzielnej całości funkcjonalnej.
